BODENPLATTENSCHALUNG THERMO SYSTEM AUSSENECKE FBV

[ MIT FRISCHBETONVERBUND-DICHTBAHN ]

Schenkel XPS 80 – 200 mm
Dichtbahn min. 150 mm Frischbetonverbund-Dichtbahn auf der Beton zugewandten Seite
(zur Abdichtung mit allgemeinem bauaufsichtlichen Prüfzeugnis (abP) nach den Richtlinien des DAfStb)
Elementhöhe 200 – 400 mm
Elementlänge Je Schenkelseite 600 mm
Zubehör
  • Anteilig Speedschrauben zur Befestigung der Systemschenkel auf dem Bodenelement
Optionen

  • Weitere Abmessungen auf Anfrage



* Typ = Betonstärke

Zurück
Weiter
PDF Datenblatt erstellen
TYP*ART.-NR.
[ H / cm ]
XPS 80
20TSFA200/80
25TSFA250/80
30TSFA300/80
XPS 100
20TSFA200/100
25TSFA250/100
30TSFA300/100
XPS 120
20TSFA200/120
25TSFA250/120
30TSFA300/120
XPS 140
20TSFA200/140
25TSFA250/140
30TSFA300/140
TYP*ART.-NR.
[ H / cm ]
XPS 160
20TSFA200/160
25TSFA250/160
30TSFA300/160
XPS 180
20TSFA200/180
25TSFA250/180
30TSFA300/180
XPS 200
20TSFA200/200
25TSFA250/200
30TSFA300/200

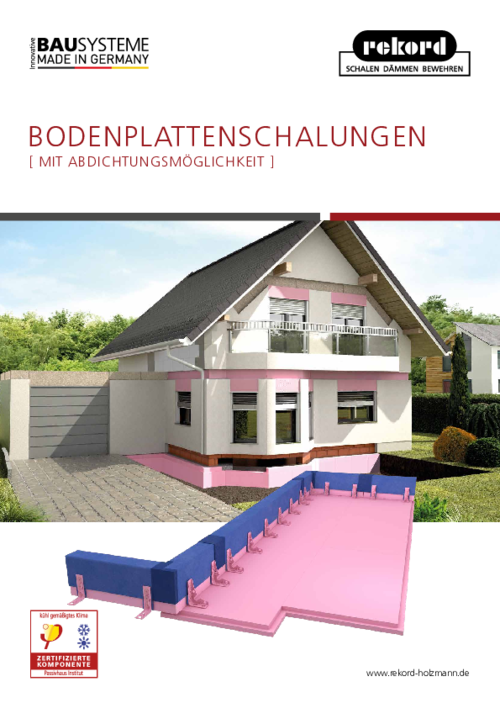

Die rekord Bodenplattenschalung Thermo System

1.  Bodenelement mit Stufenfalz
2.  Systemwinkel und Speedschrauben
5.  Systemschenkel FBV (mit Frischbetonverbund-Dichtbahn)
6.  Außenecke FBV
7.  Innenecke FBV
8.  rekord Stoßdichtband



XPS – Extrudiertes Polystyrol

XPS von rekord ist ein geschlossenzelliger, harter Dämmstoff aus Polystyrol,  FCKW-, HFCKW- und HFKW-frei geschäumt.
XPS besitzt besonders gute wärmedämmende Eigenschaften; eine hohe mechanische Belastbarkeit und ist unempfindlich gegen Feuchtigkeit.


Belastbarkeit

Top 30 = 300 kPa = 30 t/m²
Top 50 = 500 kPa = 50 t/m²
Top 70 = 700 kPa = 70 t/m²
