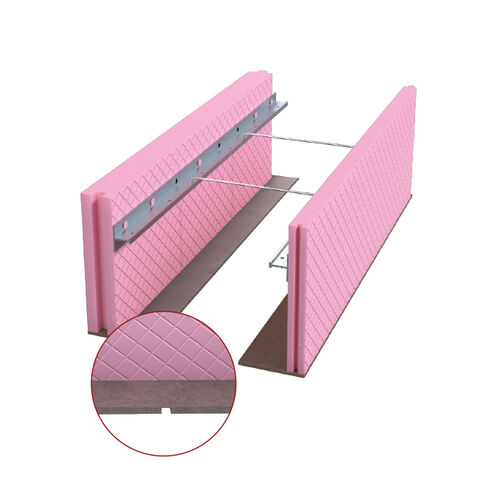

RINGBALKENSCHALUNG THERMO MIX AS

[ ZWEITEILIG MIT ANKERSCHIENE ]

Schenkel außen	XPS 50 – 160 mm / seitlich Nut + Feder
Fuß	Faserzement 4 mm mit Fußschlitzung
Schenkel innen	XPS 35 / seitlich Nut + Feder
Ankerschiene	1 Stk. pro Schenkel
Fuß	Faserzement 4 mm mit Fußschlitzung
Elementhöhe	160 – 300 mm
Elementlänge	2000 mm
Mauerwerksbreite	Muss bei der Bestellung angegeben werden

^{* VE = Verpackungseinheit [ Gesamtmenge = Stückzahl á 2 m ]
** AS = Anzahl Ankerschienen [ Außenschenkel / Innenschenkel / pro Stück ]}

TYP	VE*	AS**	ART.-NR.
[ H / cm ]	[ m / Palette ]	[ A / I / Stk. ]
XPS 50 – XPS 35
16	120	1/1	40240A
20	120	1/1	40241A
24	90	1/1	40242A
30	90	1/1	40243A
XPS 60 – XPS 35
16	112	1/1	40250A
20	112	1/1	40251A
24	84	1/1	40252A
30	84	1/1	40253A
XPS 80 – XPS 35
16	88	1/1	40240/3580A
20	88	1/1	40241/3580A
24	66	1/1	40242/3580A
30	66	1/1	40243/3580A
XPS 100 – XPS 35
16	68	1/1	40240/35100A
20	68	1/1	40241/35100A
24	51	1/1	40242/35100A
30	51	1/1	40243/35100A

TYP	VE*	AS**	ART.-NR.
[ H / cm ]	[ m / Palette ]	[ A / I / Stk. ]
XPS 120 – XPS 35
16	66	1/1	40240/35120A
20	66	1/1	40241/35120A
24	42	1/1	40242/35120A
30	42	1/1	40243/35120A
XPS 140 – XPS 35
16	48	1/1	40240/35140A
20	48	1/1	40241/35140A
24	36	1/1	40242/35140A
30	24	1/1	40243/35140A
XPS 160 – XPS 35
16	44	1/1	40240/35160A
20	44	1/1	40241/35160A
24	33	1/1	40242/35160A
30	24	1/1	40243/35160A

Zum Absichern der Schalung gegen Verformung
Durch die werkseitige Verschraubung mit der Schalung, weist die Anker- schiene eine hohe Stabilität auf
