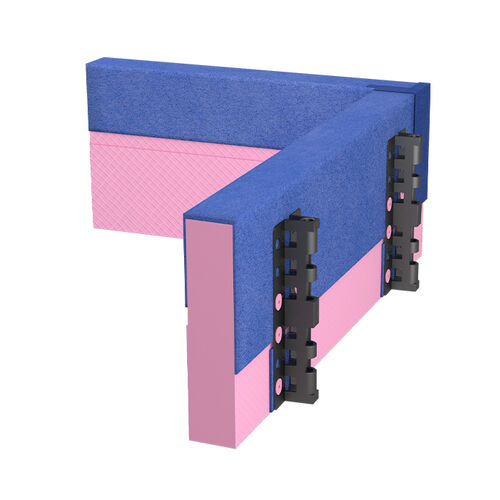

FSA EASY FBV INNENECKE
[ MIT FRISCHBETONVERBUND-DICHTBAHN ]
| Schenkel | XPS 80 – 160 mm |
|---|---|
| Dichtbahn | min. 150 mm Frischbetonverbund-Dichtbahn auf der Beton zugewandten Seite (zur Abdichtung mit allgemeinem bauaufsichtlichen Prüfzeugnis (abP) nach den Richtlinien des DAfStb) |
| Elementhöhe | 200 – 300 mm |
| Elementlänge | Je Schenkelseite 600 mm |
Optionen
- Ausführung aus Holzbeton
- Weitere Abmessungen auf Anfrage
Die FSA Easy FBV Schalung wird nach Wunsch positioniert und mit 12 mm Stabstählen, die durch den Stabstahlhalter geführt werden, im frischen Beton des Fundaments befestigt. Zur Abdichtung haben wir werkseitig bereits eine Frischbetonverbund-Dichtbahn verklebt. Durch die Frischbetonverbund-Dichtbahn ist die Abdichtung mit allgemeinem bauaufsichtlichen Prüfzeugnis (abP) nach den Richtlinien des DAfStb bereits erfolgt. Die bauseits aufzubringende folgende Abdichtungsebene kann so einfach über den Systemschenkel FBV bis zur gestrichelten Linie geführt werden. So kann der Anschluss an Mauerwerk/Holzständerwerk oder die Sohle ohne großen Aufwand erfolgen.
| TYP | ART.-NR. | |
|---|---|---|
| [ H / cm ] | ||
| XPS 80 | ||
| 16 | 16/80GEFI | |
| 18 | 18/80GEFI | |
| 20 | 20/80GEFI | |
| 22 | 22/80GEFI | |
| 25 | 25/80GEFI | |
| 30 | 30/80GEFI | |
| XPS 100 | ||
| 16 | 16/100GEFI | |
| 18 | 18/100GEFI | |
| 20 | 20/100GEFI | |
| 22 | 22/100GEFI | |
| 25 | 25/100GEFI | |
| 30 | 30/100GEFI | |
| XPS 120 | ||
| 16 | 16/120GEFI | |
| 18 | 18/120GEFI | |
| 20 | 20/120GEFI | |
| 22 | 22/120GEFI | |
| 25 | 25/120GEFI | |
| 30 | 30/120GEFI | |
| TYP | ART.-NR. | |
|---|---|---|
| [ H / cm ] | ||
| XPS 140 | ||
| 16 | 16/140GEFI | |
| 18 | 18/140GEFI | |
| 20 | 20/140GEFI | |
| 22 | 22/140GEFI | |
| 25 | 25/140GEFI | |
| 30 | 30/140GEFI | |
| XPS 160 | ||
| 16 | 16/160GEFI | |
| 18 | 18/160GEFI | |
| 20 | 20/160GEFI | |
| 22 | 22/160GEFI | |
| 25 | 25/160GEFI | |
| 30 | 30/160GEFI | |
