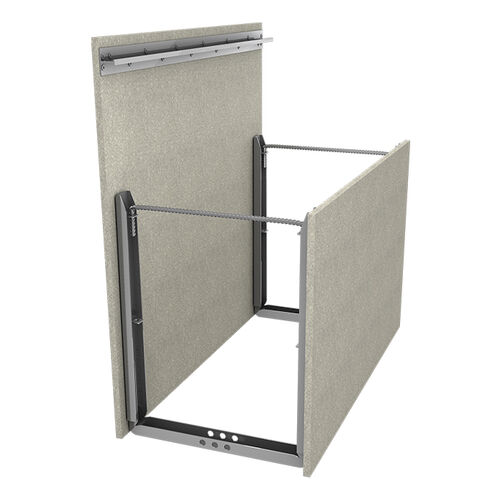

MBA® RINGBALKENSCHALUNG VARIO XXL

[ MIT MBA® SCHENKELERHÖHUNG ]

Schenkel Holzbeton 10 mm mit werkseitig aufgetragenem Betonkontakt innen und außen
Elementbreite 115 – 365 mm
Elementhöhe außen 400 – 600 mm
Elementhöhe innen 200 – 400 mm
Elementlänge 1200 mm
Zubehör
  • 2 Kunststoff-Elementverbinder / Element
Optionen
  • Betonkontakt nur innen, außen Betonoptik
  • Elementausrichter
  • Holzbeton: Klassifizierung gem. EN 13501-1 : A2-s1,d0 – nicht brennbar
  • Ziegelputzbewurf
  • Passende Ecken
  • Weitere Abmessungen auf Anfrage



* AS = Anzahl Ankerschienen [ Außenschenkel / Innenschenkel / pro Stück ]

Zurück
Weiter
PDF Datenblatt erstellen
TYPVEAS*ART.-NR.
[ B x H – H / cm ][ m / Palette ][ A / I / Stk. ]
11,5/40-2057,6-114020XXL
15/40-2048-154020XXL
17,5/40-2038,4-174020XXL
20/40-2033,6-204020XXL
22/40-2028,8-224020XXL
24/40-2028,8-244020XXL
25/40-2028,8-254020XXL
26/40-2028,8-264020XXL
28/40-2019,2-284020XXL
30/40-2019,2-304020XXL
36,5/40-2019,2-364020XXL
11,5/50-3043,2-115030XXL
15/50-3036-155030XXL
17,5/50-3028,8-175030XXL
20/50-3025,2-205030XXL
22/50-3021,6-225030XXL
24/50-3021,6-245030XXL
25/50-3021,6-255030XXL
26/50-3021,6-265030XXL
28/50-3014,4-285030XXL
30/50-3014,4-305030XXL
36,5/50-3014,4-365030XXL
TYPVEAS*ART.-NR.
[ B x H – H / cm ][ m / Palette ][ A / I / Stk. ]
11,5/60-4028,81/0116040XXL
15/60-40241/0156040XXL
17,5/60-4019,21/0176040XXL
20/60-4016,81/0206040XXL
22/60-4014,41/0226040XXL
24/60-4014,41/0246040XXL
25/60-4014,41/0256040XXL
26/60-4014,41/0266040XXL
28/60-409,61/0286040XXL
30/60-409,61/0306040XXL
36,5/60-409,61/0366040XXL
MBA® Holzbeton
  • Schenkel aus 10 mm Holzbeton
  • Betonkontakt außen und innen
  • Betonkontakt als Haftgrund, für alle Putzsysteme geeignet
MBA® Abstandhalter
  • Rostfrei (verzinkt)
  • Volle Betondeckung (nach DIN 1045-1)
  • Angeschrägte Bügel
  • Bewehrung leicht einlegbar
  • 5 St. oder 6 St. je MBA® Ausführung
MBA® Schenkelerhöhung
  • Zur besseren Aussteifung der Schalung bei Schalungshöhen von 400 – 1000 mm
  • Abspannung durch Ankerbügel (geriffelt Ø 8 mm)
MBA® Abstandhalter XXL
  • Für die Herstellung von Schalungsbreiten von 400 – 600 mm
  • Durch beidseitig aufgebrachte Dämmung bis zu 920 mm Gesamtbreite möglich
Elementverbinder

  • Zur Ausrichtung von Holzbeton-Schalungen

MBA® Bewehrungskorbpositionierer
  • Für den Einsatz vormontierter Bewehrungskörbe
  • Direkte Aufnahme des Bewehrungskorbes
  • 30 mm Betondeckung ringsum
  • Einfach auf MBA®-Abstandhalter aufsteckbar
