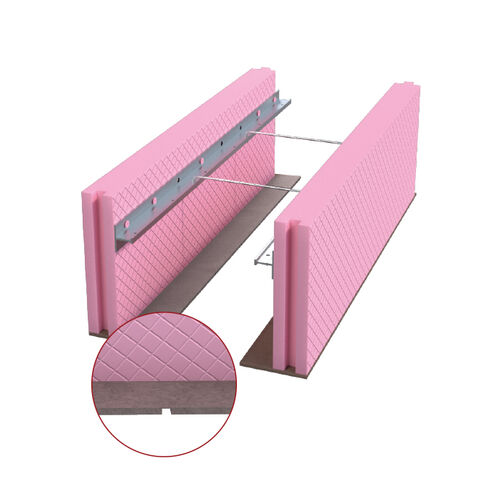

RINGBALKENSCHALUNG THERMO AS
[ ZWEITEILIG MIT ANKERSCHIENE ]
| Schenkel | XPS 35 – 80 mm / seitlich Nut + Feder |
|---|---|
| Ankerschiene | 1 Stk. pro Element |
| Fuß | Faserzement 4 mm mit Fußschlitzung |
| Elementhöhe | 160 – 300 mm |
| Elementlänge | 2000 mm |
| Mauerwerksbreite | Muss bei der Bestellung angegeben werden |
Zubehör
- 2 Ankerdrähte / lfdm
Optionen
- Firmenaufdruck
- Weitere Abmessungen auf Anfrage
* VE = Verpackungseinheit [ Gesamtmenge = Stückzahl á 2 m ]
** AS = Anzahl Ankerschienen [ Außenschenkel / Innenschenkel / pro Stück ]
| TYP | VE* | AS** | ART.-NR. |
|---|---|---|---|
| [ H / cm ] | [ m / Palette ] | [ A / I / Stk. ] | |
| XPS 35 – XPS 35 | |||
| 16 | 160 | 1/1 | 40220A |
| 20 | 160 | 1/1 | 40221A |
| 24 | 120 | 1/1 | 40222A |
| 30 | 90 | 1/1 | 40223A |
| XPS 50 – XPS 50 | |||
| 16 | 120 | 1/1 | 40230A |
| 20 | 120 | 1/1 | 40231A |
| 24 | 90 | 1/1 | 40232A |
| 30 | 90 | 1/1 | 40233A |
| TYP | VE* | AS** | ART.-NR. |
|---|---|---|---|
| [ H / cm ] | [ m / Palette ] | [ A / I / Stk. ] | |
| XPS 60 – XPS 60 | |||
| 16 | 112 | 1/1 | 40220/60A |
| 20 | 112 | 1/1 | 40221/60A |
| 24 | 84 | 1/1 | 40222/60A |
| 30 | 84 | 1/1 | 40223/60A |
| XPS 80 – XPS 80 | |||
| 16 | 48 | 1/1 | 40220/80A |
| 20 | 48 | 1/1 | 40221/80A |
| 24 | 48 | 1/1 | 40222/80A |
| 30 | 40 | 1/1 | 40223/80A |
Ankerschiene für Holzbeton
- Zum Absichern der Schalung gegen Verformung
- Durch die werkseitige Verschraubung mit der Schalung, weist die Anker- schiene eine hohe Stabilität auf
